Major Features​

  • 투영 면적 중심점 기능 추가
  • 기준선 단면형상 거리 측정기능 추가
  • Json 파일 읽는 API 추가
  • Json 파일 저장하는 API 추가
  • PrimitiveManager에 Pyramid유형 추가
  • PrimitiveManager에 Cone유형 추가
  • Walkthrough 부분 단축키 변경 가능하도록 설정
  • 그리기 마크업 종료 시, 스냅샷 이미지 저장 API 추가(추가된 스냅샷 이미지는 CVR 파일 저장 시 해당 파일에 포함)
  • 그리기 마크업 라인 유형 그리기 중지 API 추가
  • CVR 파일에 저장되어 있는 스냅샷 이미지 불러오는 API 추가
  • Osnap - NodeIndex 반환하도록 추가
  • MeshEdit - API 지연속도 단축 (50% 향상)
  • View - VertexColor API 지연속도 단축 (50% 향상)
  • Box 유형의 단면 생성 후 기본 단면 추가 시, Box 유형의 단면이 사라지는 현상 보완을 위해 Add 함수 파라미터 추가(visibleOthers)
  • Box유형의 단면 숨기기 후 보이기 실행 시, Box유형의 단면이 보이지 않는 현상 보완하기 위해 Show 함수 파라미터 추가(visibleOthers)
  • 빛 방향 설정하는 API 추가
  • 표면 노트, 2D 노트, 3D 노트 생성하는 API 추가
  • 이동검사 End Position 설정하여 Path 구하는 API 추가
  • 개체 숨김 상태 변경 이벤트 추가
  • 환경설정 - 노트 - 심벌위치 옵션 추가
  • 설정 - 탐색 - 아바타 고급 - 모델 - MAN3 추가
  • 간섭 검사 결과 판단 조건 개선
  • 간섭 검사 진행 중 OnClashProgressEvent 콜백 함수에서 현재까지 검출된 결과 확인할 수 있도록 구현
  • RotateCamera로 모델 회전 시 모델이 사라지는 현상 개선

Full List​

Full List of Issues Covering all Changes in this Release

ModuleSummaryCategory
MeasureProjectedArea투영 면적 중심점 기능 추가
• GitHub (Example)		New Feature
MeasureManager기준선 단면형상 거리 측정기능 추가
• AddGeoISPlaneEdgeHeight()		New Feature
ReviewManagerJson 파일 읽는 API 추가
• Open(String)		New Feature
ReviewManagerJson 파일 저장하는 API 추가
• Save(String, String) / SaveAs(String, String)		New Feature
PrimitiveManagerPrimitiveManager에 Pyramid유형 추가
• PrimitivePyramid		New Feature
PrimitiveManagerPrimitiveManager에 Cone유형 추가
• PrimitiveCone		New Feature
DrawingMarkupManager그리기 마크업 종료 시, 스냅샷 이미지 저장 API 추가 (추가된 스냅샷 이미지는 CVR 파일 저장 시 해당 파일에 포함)
• ExitDrawMode(Boolean) / ExitDrawMode(Int32, Int32)		New Feature
DrawingMarkupManager그리기 마크업 라인 유형 그리기 중지 API 추가
• StopDrawing()		New Feature
UserViewManagerCVR 파일에 저장되어 있는 스냅샷 이미지 불러오기
• GetUserViewImage(Int32)		New Feature
GeometryUtilityManagerOsnap - NodeIndex 반환하도록 추가
• OnOsnapPickingItem		New Feature
MeshEditManagerMeshEdit - API 지연속도 단축 (50% 향상)
• GetBodyVertices(Int32) / SetBodyVertices(Int32, List<BodyVertexData>, Boolean)		Enhancement
VertexColorManagerView - VertexColor API 지연속도 단축 (50% 향상)
• GetColor(Int32)
• SetColor(List<Color> ) / SetColor(Int32, List<Color> ) / SetColor(Int32, List<VertexColorData>)		Enhancement
SectionManagerBox 유형의 단면 생성 후 기본 단면 추가 시, Box 유형의 단면이 사라지는 현상 보완을 위해 Add 함수 파라미터 추가(visibleOthers)
• Add(Boolean, Boolean, Axis)		New Feature
SectionManagerBox유형의 단면 숨기기 후 보이기 실행 시, Box유형의 단면이 보이지 않는 현상 보완하기 위해 Show 함수 파라미터 추가(visibleOthers)
• Show(Section, Boolean, Boolean)		New Feature
ViewManager빛 방향 설정하는 API 추가
• LightDirection		New Feature
NoteManager표면 노트, 2D 노트, 3D 노트 추가하는 API 추가
• AddNoteSurface(String, Boolean, String) / AddNoteSurfacePickModel(Boolean, String, Int32) / AddNote2D(String) / AddNote3D(String)		New Feature
ClashTest이동검사 End Position 설정하여 Path 구하는 API 추가
• AddTranslation(Axis, Single, Single, Single)		New Feature
LockedHiddenManager개체 숨김 상태 변경 이벤트 추가
• OnObject3DLockedHiddenChangedEvent		New Feature
AvatarModels설정 - 탐색 - 아바타 고급 - 모델 - MAN3 추가New Feature
ClashManager간섭 검사 진행 중 OnClashProgressEvent 콜백 함수에서 현재까지 검출된 결과 확인할 수 있도록 구현
• OnClashProgressEvent
• GitHub (Example)		New Feature
ViewManagerRotateCamera로 모델 회전 시 모델이 사라지는 현상 개선
• RotateCamera
• GitHub (Example)		Enhancement

Resource​

Figure 1: 기준선 단면형상 거리 측정기능 추가​


Figure 2: 빛 방향 설정하는 API 추가​

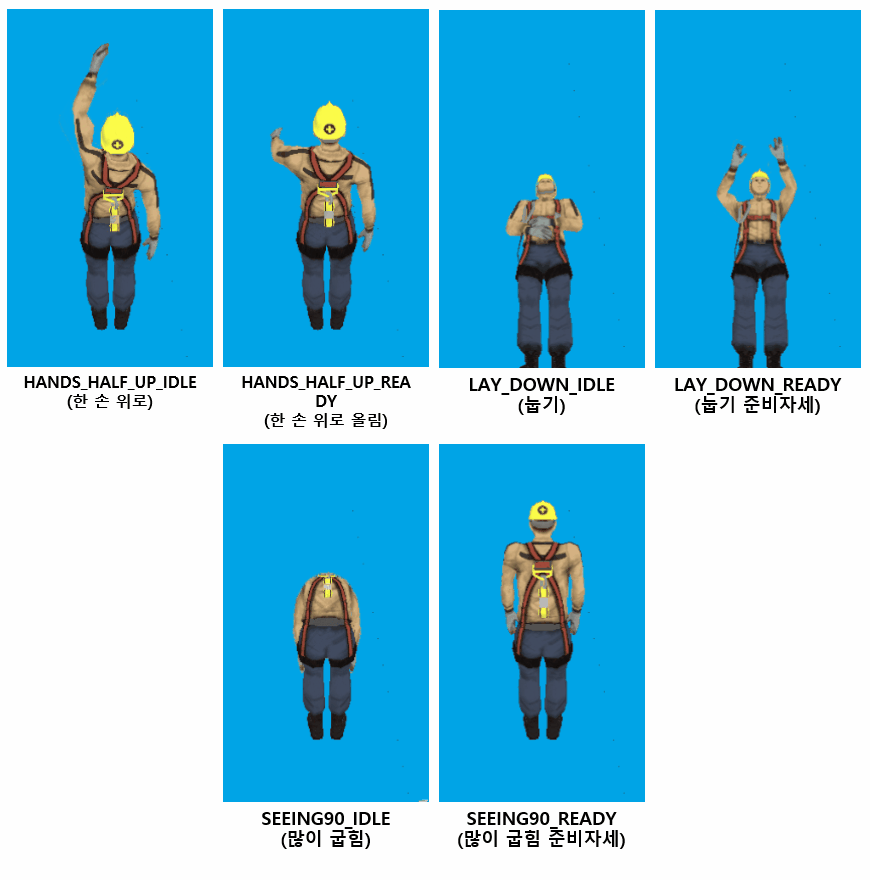

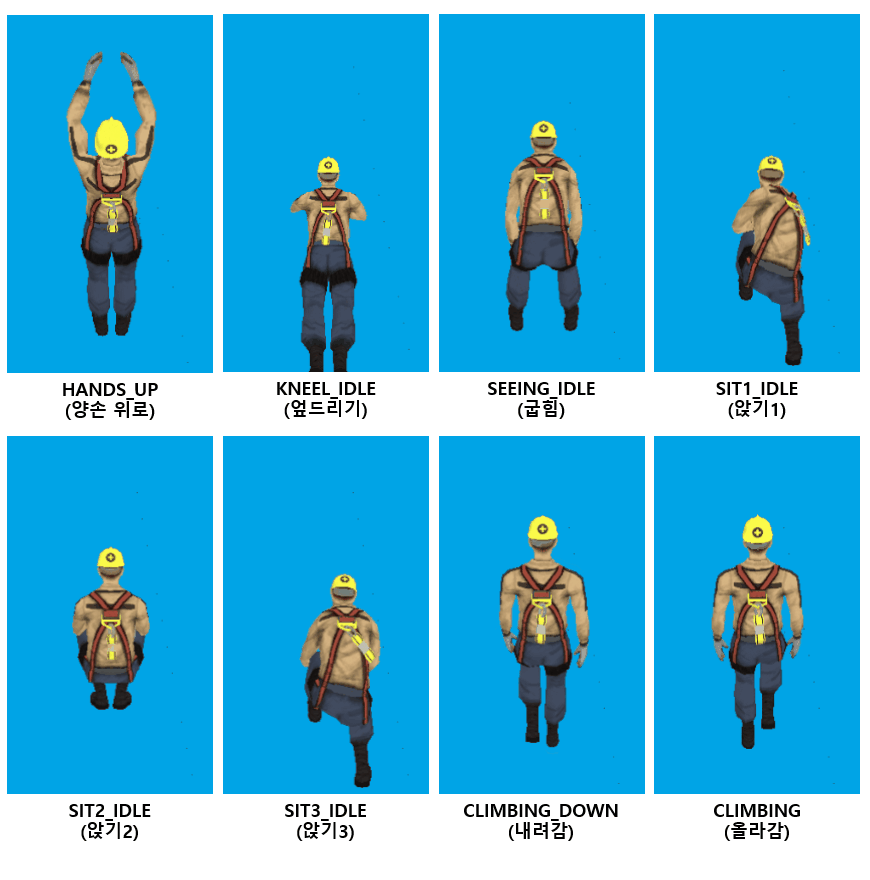

Figure 3: 아바타 (Data.AvatarModels.MAN3 에서만 아래 동작 수행)​

ReleaseNote_2.8.23.1218_1.gif ReleaseNote_2.8.23.1218_2.gif

Sample​

투영 면적 중심점 기능 추가​

// VIZCore3D.NET Control
private VIZCore3D.NET.VIZCore3DControl vizcore3d;

private void Example()
{
  VIZCore3D.NET.Data.MeasureProjectedArea area = vizcore3d.Review.Measure.GetProjectedArea(plane);

  txtProjectionArea.Text = area.Projected.ToString();
  txtTotalArea.Text = area.Outer.ToString();
  txtEmptyArea.Text = area.Inner.ToString();
  txtCenter.Text = area.Center.ToString(); //투영 면적 중심점

  pbProjection.Image = area.Image;

  VIZCore3D.NET.Data.CameraData camera = vizcore3d.View.GetCameraData();

  switch (plane)
  {
    case Data.Planes.YZ:
    vizcore3d.View.MoveCamera(VIZCore3D.NET.Data.CameraDirection.X_MINUS);
    break;
    case Data.Planes.ZX:
    vizcore3d.View.MoveCamera(VIZCore3D.NET.Data.CameraDirection.Y_MINUS);
    break;
    case Data.Planes.XY:
    vizcore3d.View.MoveCamera(VIZCore3D.NET.Data.CameraDirection.Z_MINUS);
    break;
    default:
    break;
  }

  List<VIZCore3D.NET.Data.Line3D> lines = vizcore3d.Projection.GetProjection2DLines();

  vizcore3d.View.SetCameraData(camera, false);

  StringBuilder sb3D = new StringBuilder();
  StringBuilder sb2D = new StringBuilder();

  foreach (VIZCore3D.NET.Data.Line3D line in lines)
  {
    sb3D.AppendLine(line.ToString(VIZCore3D.NET.Data.Dimensions.D3));
    sb2D.AppendLine(line.ToString(VIZCore3D.NET.Data.Dimensions.D2));
  }

  txtPoints3D.Text = sb3D.ToString();
  txtPoints2D.Text = sb2D.ToString();

  DrawingControl.SetData(lines);
}

기준선 단면형상 거리 측정기능 추가​

// VIZCore3D.NET Control
private VIZCore3D.NET.VIZCore3DControl vizcore3d;

private void Example()
{
  if (vizcore3d.Model.IsOpen() == false) return;

  vizcore3d.Review.Measure.AddGeoISPlaneEdgeHeight();
}

Json 파일 읽는 API 추가 / Json 파일 저장하는 API 추가​

// VIZCore3D.NET Control
private VIZCore3D.NET.VIZCore3DControl vizcore3d;

private void Example1()
{
  if (vizcore3d.Model.IsOpen() == false) return;

  vizcore3d.Review.SaveAsJson(@"D:\test\test1.json"); //Json 리뷰파일 저장

  OpenFileDialog dlg = new OpenFileDialog();
  dlg.Filter = "JSON File (*.json)|*.json";
  dlg.Multiselect = false;

  if (dlg.ShowDialog() != DialogResult.OK) return;

  vizcore3d.Review.Open(dlg.FileName); //Json 리뷰파일 읽기
}

PrimitiveManager에 Pyramid유형 추가 / PrimitiveManager에 Cone유형 추가​

// VIZCore3D.NET Control
private VIZCore3D.NET.VIZCore3DControl vizcore3d;

private void Example()
{
  if (vizcore3d.Model.IsOpen() == false) return;

  // Color Index : rev2bst.config.rev 파일 참고
  VIZCore3D.NET.Manager.PrimitiveObject root = vizcore3d.Primitive.AddNode("Root", 4 /* Yellow Color*/);

  VIZCore3D.NET.Manager.PrimitiveObject child1 = root.AddNode("CHILD1", 7 /* Blue Color */);
  {
    VIZCore3D.NET.Manager.PrimitiveBox box1 = new VIZCore3D.NET.Manager.PrimitiveBox();
    box1.Set2Point( new float[] { 0, 0, 0 },
    new float[] { 100, 100, 100 },
    50.0f
    );

    child1.AddPrimitive(box1);

    VIZCore3D.NET.Manager.PrimitiveBox box2 = new VIZCore3D.NET.Manager.PrimitiveBox();

    VIZCore3D.NET.Data.BoundBox3D boundBox1 = new VIZCore3D.NET.Data.BoundBox3D(
    new VIZCore3D.NET.Data.Vertex3D( 200, 200, 200 ),
    new VIZCore3D.NET.Data.Vertex3D( 300, 300, 300 ));

    box2.SetMinMaxPoints(boundBox1);
    child1.AddPrimitive(box2);
  }

  VIZCore3D.NET.Manager.PrimitiveObject child2 = root.AddNode("CHILD2", 11 /* Pink Color */);
  {
    VIZCore3D.NET.Manager.PrimitiveCylinder cylinder1 = new VIZCore3D.NET.Manager.PrimitiveCylinder();
    cylinder1.Set2Point( new float[] { 400, 400, 400 },
    new float[] { 600, 600, 600 },
    50.0f
    );

    child2.AddPrimitive(cylinder1);
  }

  VIZCore3D.NET.Manager.PrimitiveObject child3 = root.AddNode("CHILD3", 11 /* Pink Color */);
  {
    VIZCore3D.NET.Manager.PrimitivePyramid pyramid1 = new VIZCore3D.NET.Manager.PrimitivePyramid();
    float[] matrix = new float[]
    {
      1.0f, 0.0f, 0.0f, 12550.0f
      , 0.0f, 1.0f, 0.0f, 31857.0f
      , 0.0f, 0.0f, 1.0f, 1300.0f
    };
    pyramid1.Matrix = matrix;

    float[] parameter = new float[]
    {
      10f /* X Top */
      , 20f /* Y Top */
      , 30f /* X Bottom */
      , 40f /* Y Bottom */
      , 2.5f /* X Offset */
      , 4.5f /* Y Offset */
      , 50f /* Height */
    };

    pyramid1.Parameter = parameter;
    child3.AddPrimitive(pyramid1);
  }

  VIZCore3D.NET.Manager.PrimitiveObject child4 = root.AddNode("CHILD4", 11 /* Pink Color */);
  {
    VIZCore3D.NET.Manager.PrimitiveCone cone1 = new VIZCore3D.NET.Manager.PrimitiveCone();
    float[] matrix = new float[]
    {
      1.0f, 0.0f, 0.0f, 6572.2214f
      , 0.0f, 1.0f, 0.0f, 25308.0577f
      , 0.0f, 0.0f, 1.0f, 3587.6716f
    };
    cone1.Matrix = matrix;

    float[] parameter1 = new float[]
    {
      100.0f /* Bottom Radius */
      , 0.0f /* Top Radius */
      , 200.0f /* Height */
      , 0.0f /* X Offset */
      , 0.0f /* Y Offset */
      , 0.0f /* Bottom X Shear */
      , 0.0f /* Bottom Y Shear */
      , 0.0f /* Top X Shear */
      , 0.0f /* Top Y Shear */
    };

    float[] parameter2 = new float[]
    {
      100.0f /* Bottom Radius */
      , 30.0f /* Top Radius */
      , 200.0f /* Height */
      , 0.0f /* X Offset */
      , 0.0f /* Y Offset */
      , 0.0f /* Bottom X Shear */
      , 0.0f /* Bottom Y Shear */
      , 0.0f /* Top X Shear */
      , 0.0f /* Top Y Shear */
    };

    float[] parameter3 = new float[]
    {
      100.0f /* Bottom Radius */
      , 30.0f /* Top Radius */
      , 200.0f /* Height */
      , 50.0f /* X Offset */
      , 50.0f /* Y Offset */
      , 0.0f /* Bottom X Shear */
      , 0.0f /* Bottom Y Shear */
      , 0.0f /* Top X Shear */
      , 0.0f /* Top Y Shear */
    };

    cone1.Parameter = parameter3;
    child4.AddPrimitive(cone1);
  }

  // Open Model
  vizcore3d.Primitive.OpenModel("Primitive", false);
}

그리기 마크업 종료 시, 스냅샷 이미지 저장 API 추가​

// VIZCore3D.NET Control
private VIZCore3D.NET.VIZCore3DControl vizcore3d;

private void Example1()
{
  //스냅샷 이미지 320 x 240 자동 추가
  vizcore3d.Review.DrawingMarkup.ExitDrawMode(true);

  vizcore3d.Review.Save("D:\\TEST\\Test.cvr");
}

private void Example2()
{
  //스냅샷 이미지 추가하지 않음
  vizcore3d.Review.DrawingMarkup.ExitDrawMode(false);

  vizcore3d.Review.Save("D:\\TEST\\Test.cvr");
}

private void Example3()
{
  //스냅샷 이미지 1024 x 768 크기로 추가
  vizcore3d.Review.DrawingMarkup.ExitDrawMode(1024, 768);

  vizcore3d.Review.Save("D:\\TEST\\Test.cvr");
}

CVR 파일에 저장되어 있는 스냅샷 이미지 불러오기​

// VIZCore3D.NET Control
private VIZCore3D.NET.VIZCore3DControl vizcore3d;

private void Example()
{
  List<VIZCore3D.NET.Data.ReviewItem> items = vizcore3d.Review.Items;
  if (items.Count == 0) return;

  VIZCore3D.NET.Data.ReviewItem item = items[items.Count - 1];

  if (item.Kind != VIZCore3D.NET.Manager.ReviewManager.ReviewKind.RK_USER_VIEW) return;

  int id = item.ID;

  System.Drawing.Image img = vizcore3d.Review.UserView.GetUserViewImage(id); //스냅샷 이미지 불러오기
  if (img == null) return;

  SaveFileDialog dlg = new SaveFileDialog();
  dlg.Filter = "Image (*.jpg)|*.jpg";
  if (dlg.ShowDialog() != DialogResult.OK) return;

  img.Save(dlg.FileName);
}

Osnap - NodeIndex 반환하도록 추가​

// VIZCore3D.NET Control
private VIZCore3D.NET.VIZCore3DControl vizcore3d;

private void Example()
{
  List<VIZCore3D.NET.Data.Node> items = vizcore3d.Object3D.FromFilter( VIZCore3D.NET.Data.Object3dFilter.SELECTED_TOP );

  if (items.Count == 0) return;

  vizcore3d.GeometryUtility.OnOsnapPickingItem += GeometryUtility_OnOsnapPickingItem;

  vizcore3d.GeometryUtility.ShowOsnap(
  items[0].Index  /* Node Index */
  , false         /* Item : Surface */
  , true          /* Item : Vertex */
  , true          /* Item : Line */
  , true          /* Item : Circle */
  );
}

private void GeometryUtility_OnOsnapPickingItem(object sender, VIZCore3D.NET.Event.EventManager.OsnapPickingItemEventArgs e)
{
  int nodeIndex = e.NodeIndex;  // 선택한 부재의 인덱스

  VIZCore3D.NET.Data.OsnapKind kind = e.Kind;
  VIZCore3D.NET.Data.Vertex3D point = e.Point;
  VIZCore3D.NET.Data.Vertex3D start = e.Start;
  VIZCore3D.NET.Data.Vertex3D end = e.End;
  VIZCore3D.NET.Data.Vertex3D normal = e.Normal;
}

빛 방향 설정하는 API 추가​

// VIZCore3D.NET Control
private VIZCore3D.NET.VIZCore3DControl vizcore3d;

private void Example()
{
  //X = 카메라 좌우
  //Y = 카메라 상하
  //Z = 카메라 앞뒤

  //범위 설정: X, Y, Z축마다 -1 ~ +1
  //Z축: -1에 가까울 수록 모델의 앞이 어두어짐

  // 빛 방향 설정
  // 카메라 우측
  vizcore3d.View.LightDirection = new Data.Vector3D(-1, 0, 1);
}

설정 - 탐색 - 아바타 고급 - 모델 - MAN3 추가​

// VIZCore3D.NET Control
private VIZCore3D.NET.VIZCore3DControl vizcore3d;

private void Example()
{
  vizcore3d.Walkthrough.AvatarModel = (int)Data.AvatarModels.MAN3;

  vizcore3d.Walkthrough.SetAvatarPose(Data.AvatarPose.HANDS_UP);  // 양손 위로

  /*
    vizcore3d.Walkthrough.SetAvatarPose(Data.AvatarPose.KNEEL_IDLE);          // 엎드리기
    vizcore3d.Walkthrough.SetAvatarPose(Data.AvatarPose.SIT1_IDLE);           // 앉기1
    vizcore3d.Walkthrough.SetAvatarPose(Data.AvatarPose.SIT2_IDLE);           // 앉기2
    vizcore3d.Walkthrough.SetAvatarPose(Data.AvatarPose.SIT3_IDLE);           // 앉기3
    vizcore3d.Walkthrough.SetAvatarPose(Data.AvatarPose.CLIMBING_DOWN);       // 내려감
    vizcore3d.Walkthrough.SetAvatarPose(Data.AvatarPose.CLIMBING);            // 올라감
    vizcore3d.Walkthrough.SetAvatarPose(Data.AvatarPose.HANDS_HALF_UP_IDLE);  // 한 손 위로
    vizcore3d.Walkthrough.SetAvatarPose(Data.AvatarPose.HANDS_HALF_UP_READY); // 한 손 위로 올림
    vizcore3d.Walkthrough.SetAvatarPose(Data.AvatarPose.LAY_DOWN_IDLE);       // 눕기
    vizcore3d.Walkthrough.SetAvatarPose(Data.AvatarPose.LAY_DOWN_READY);      // 눕기 준비자세
    vizcore3d.Walkthrough.SetAvatarPose(Data.AvatarPose.SEEING90_IDLE);       // 많이 굽힘
    vizcore3d.Walkthrough.SetAvatarPose(Data.AvatarPose.SEEING90_READY);      // 많이 굽힘 준비자세
  */
}
